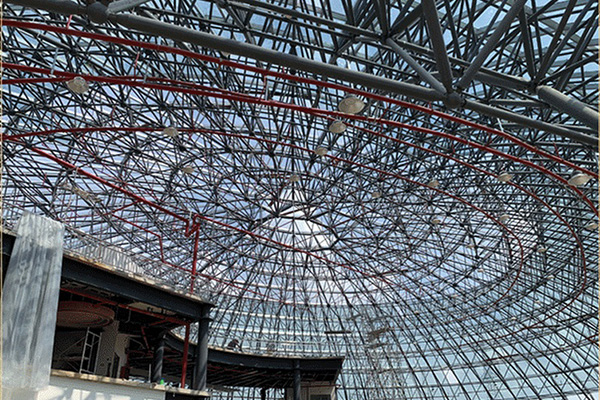

沈陽鋼結構深化設計即鋼結構詳圖設計，在鋼結構施工圖設計之后進行，詳圖設計人員根據施工圖提供的構件布置、構件截面、主要節點構造及各種有關數據和技術要求，嚴格遵守鋼結構相關設計規范和圖紙的規定，對構件的構造予以完善。
根據工廠制造條件、現場施工條件，并考慮運輸要求、吊裝能力和安裝因素等，確定合理的構件單元。再運用鋼結構深化設計制圖軟件，將構件的整體形式、構件中各零件的尺寸和要求以及零件間的連接方法等，詳細地表現到圖紙上，以便制造和安裝人員通過查看圖紙，清楚地了解構造要求和設計意圖，完成構件在工廠的加工制作和現場的組拼安裝。
鋼結構深化詳圖是結構設計與構件加工制作的聯系橋梁，為鋼結構加工制作廠和現場施工安裝單位提供構件加工和安裝必要的依據，并及時向建筑工程師和結構工程師反映工廠加工與工地安裝中不可行的問題點，以及可行的解決方案，避免影響工程進度和質量，造成經濟損失 。
一般來說，沈陽鋼結構深化設計包含以下內容：
1.全套圖紙的歸檔分類編號，構件、零部件的編號原則，材質的要求，特殊加工要求及質量要求，施工放樣的基本原則、防腐及防火要求，儲放和運輸?shù)臈l件等。
2.施工安裝圖：各個構件在整個建筑中的位置和安裝方法，一般包括平面圖和立面圖，它主要用于指導工地安裝施工，同時也是對各個構件的安裝是否碰撞的一個放樣檢查。也可供建筑設計和結構設計工程師對深化設計圖進行檢查和審核。
3.構件加工詳圖、零部件加工詳圖 ：零部件的切割、鉆孔、刨邊等的加工、構件的焊接組成加工，表面處理等。它是主要用于指導工廠制造加工的圖紙和文件（狹義上的鋼結構詳圖，即加工詳圖）。
4.材料清單 ：提供材料采購和預算的依據，以及加工的進度控制和管理。這類資料是加工管理的不可或缺的依據，加工單位可依據它進行加工組織計劃、成本控制、進度管理等一系列的管理工作。
5.深化后的焊接標準、節點詳圖 ：依據結構設計的數據成果，在行業和國家的規范指導下，考慮加工制造單位的技術設備實際狀況，提供給設計者進行檢查和審核，向加工制造者提供加工作業的依據。
